제연설비 실기 기출문제풀이

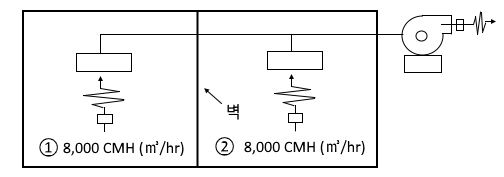

1. 아래 그림과 같이 벽으로 구획된 제연구역의 공동배연에 필요한 소요풍량합계 [/min] 와 축동력 [kW]을 구하시오.

(단, 송풍기의 전압은 100 [Aq], 전효율은 50% 이다) [6점] [문제풀이] ① 소요풍량의 합계 공·벽·합 : 공동배연구역 - 벽으로 구획 - 각각의 실 풍량합계 독·제·최 : 독립배연구역 - 제연경계구획 - 각실의 최대 풍량 ⊙ 8,000 [/hr] + 8,000 [/hr] = 16,000 [/hr] ⊙ 단위 환산 : 16,000 [/hr] × 1/60 = 266,666 [/min] ② 축동력 [해설] 소요동력 합계 · 축동력 가. 공동 예상 제연구역의 배출량 ① 공동배연구역 (공동예상제연구역 안에 설치된 예상제연구역이 각각 벽으로 구획된 경우) : 각 예상 제연구역의 배출량을 합한 것 이상 ② 독립배연구역 (공동 예상 제연구역 안에 설치된 예상제연구역이 각각 제연경계로 구획된 경우) : 각 예상제연구역의 배출량 중 최대의 것 나.

FAN (배연...
