발신기 - 암기자료 : 소방설비기사 실기

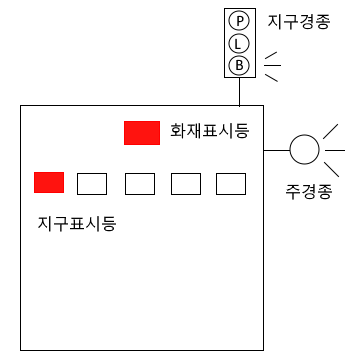

【 수신기 】 가. 수신기의 정의 감지기나 발신기에서 발하는 화재신호를 직접 수신하거나 중계기를 통하여 수신하여 화재의 발생을 표시 및 경보하여 주는 장치 나.

수신기의 분류 ① P형 수신기 ② R형 수신기 : 전선 4가닥 (전원 2가닥 + 신호선 2가닥) 변하지 않고 계속 4가닥 유지 ※ 실무에서는 4가닥으로 약 100개까지 감지기 커버 ③ GP형 : 가스누설경보기 + P형 수신기 ④ GR형 : 가스누설경보기 + R형 수신기 ⑤ 복합형 : 수신기 + 제어반 : P형, R형, GP형, GR형 다. 수신기 분류에 따른 정의 (5년에 한번꼴로 출제) ① P형 수신기 : 공통신호 (중계기가 있다고 반드시 R형 수신기는 아님) ② R형 수신기 : 고유신호 ③ GP형 : 가스누설경보기 + P형 수신기 ④ GR형 : 가스누설경보기 + R형 수신기 ⑤ P형 복합수신기 : 수신기와 제어반이 같이 있는 것 : 공통신호 +소화설비 ⑥ R형 복합수신기 : 고유신호 +제어기능을 수행하는 것 ⑦ GP형 ...
