펌프의 이상 현상

1. 공동현상 (Cavitation) 가.

공동현상이란 ? 물 속에 공기 기포가 발생하는 것을 공동현상 (cavitation)이라고 하는데 물 속에 기포 가 발생하는 원인은 2가지가 있다.

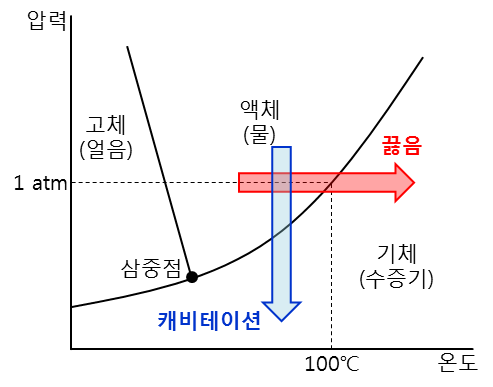

하나는 물을 온도를 높여 끓이거나 두번째는 물의 압력을 포화증기압 이하는 낮추는 방법이 있다. 이 중에서 물의 압력을 낮아지면서 물 속에 기포가 발생하는 것을 공동현상이라 한다. ※ 소방에서는 ① 배관내의 물의 정압이 포화증기압 보다 낮아지면 기포가 발생하는 현상 ② 유효흡입수두 (NPSHav) < 필요흡입수두 (NPSHre) ※ 유효흡입수두 = 대기압 - 포화증기압 수두 - 배관손실수두 ± 낙차 수두 H = Ho - Hv - Hf ± Hh 나.

발생원인 ① 펌프보다 수원이 낮아 흡입수두가 클 때 ② 펌프의 임펠러 회전수가 클 때 ※ 회전수가 빨라지면 기포가 많이 발생한다. 유속이 빨라지면 압력이 낮아져 기포발생 ③ 펌프의 흡입관경이 작을 때 ④ 흡입배관의 유속이 빠를 때 ⑤ 흡입측 배관의 마찰...
