펌프 및 송수구의 설치 기준 - 옥내 소화전 설비 6

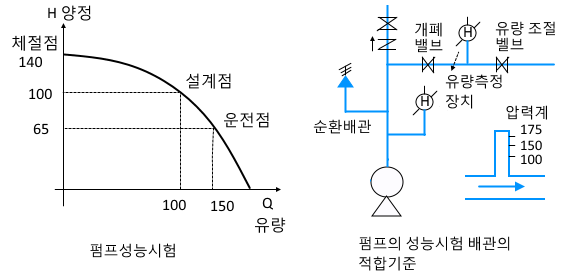

차. 펌프의 성능 (NFSC 102 제6조 ⑥) 채절 운전시 정격 토출압력의 140 [%]를 초과하지 아니하고 정격 토출량의 150 [%] 로 운전시 정격 토출압력의 65 [%] 이상이 될 것 ※ 성능시험 ① 체절압력시험 (140 [%]) ② 정격부하시험 (100, 100 [%]) ③ 과부하시험 (150, 65 [%]) 카.

펌프성능시험 배관의 적합기준 (NFSC 102 제6조 ⑦) ① 성능시험 배관은 펌프의 토출측에 설치된 개폐밸브 이전에서 분기하여 설치하고, 유량 측정장치를 기준으로 전단 직관부에는 개폐밸브를, 후단 직관부에는 유량조절밸브를 설치할 것 ② 유량측정장치는 성능시험 배관의 직관부에 설치하고 펌프의 정격 토출량의 175%를 측정할 수 있는 성능이 있을 것 타. 순환배관 (NFSC 102 제6조 ⑧) 가압송수장치의 체절운전시 수온의 상승을 방지(설치목적)하기 위하여 체크밸브와 펌프 사이에서 분기한 구역 20 [] 이상의 배관에 체절압력 미만에서 개방되는 릴리프 밸브...
