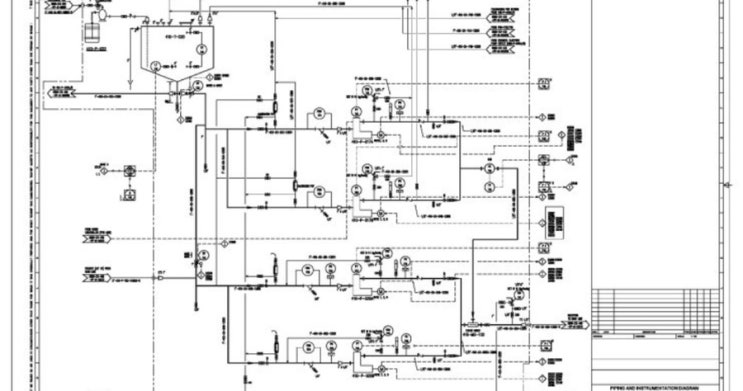

공정배관계장도(P&ID)란? 공정배관계장도(Process and Instrumentation Diagram, P&ID)는 화학공정, 제조공정 등의 복잡한 공정을 시각적으로 표현하기 위한 도면입니다.
이 도면에는 배관, 압력 조절 장치, 펌프, 밸브, 센서, 계측기, 열교환기, 반응기, 분리기 등 공정에 필요한 각종 장비와 그 연결 상태가 표시되어 있습니다. 공정배관계장도는 공정의 설계, 구성, 운영, 유지보수, 안전관리 등에 필요한 중요한 정보를 제공합니다.
이를 통해 엔지니어, 기술자, 운영자 등이 공정의 전반적인 흐름을 이해하고, 문제 발생 시 즉시 대응할 수 있습니다. 또한, 새로운 시설의 설계나 기존 시설의 개선, 확장 등에 있어서 필수적인 참고 자료로 활용됩니다. 1.
배관 P&ID에는 배관 라인이 중요하게 그려져 있습니다. 이 라인은 파이프라인의 크기와 재질, 압력 등을 나타내며, 각 라인마다 고유 식별 번호가 부여됩니다. 2.
장비 열교환기(Heat Exchanger),...
