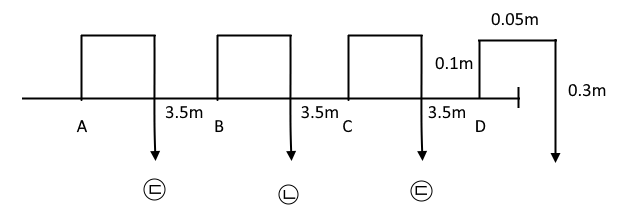

95. 다음 그림은 어느 폐쇄형 습식 스프링클러설비에 대한 가지배관의 최고 말단부를 나타낸 것이다.
다음 그림과 조건을 참조하여 각 물음에 답하시오. [12점] 최근 10여년간 출제되지 않았음 (다툼이 있는 문제) [조건] ① 헤드의 설치도면 ② 배관에 설치된 관부속품의 등가길이 [m]는 다음 표와 같다. 호칭경 90 엘보 분류 T 직류 T 리듀셔 50A 2.1 3.0 0.6 (50 × 40A) 1.20 40A 1.5 2.1 0.45 (40 × 32A) 0.90 32A 1.2 1.8 0.36 (32 × 25A) 0.72 25A 0.9 1.5 0.27 (25 × 15A) 0.54 ③ 호칭경에 따른 내경표는 다음 표와 같다.
호칭경 50 A 40 A 32 A 25 A 내경 [] 53 42 36 28 ④ 최종 헤드의 방사압력은 0.1 MPa 이다. ⑤ 배관 내의 유수에 따른 마찰손실압력은 하젠 - 윌리엄스의 공식을 적용하되, 계산의 편 의상 공식은 다음과 같다고 가정한다. 여기서, P ...
