장치 정비 : 설비보전기사 동영상 필답

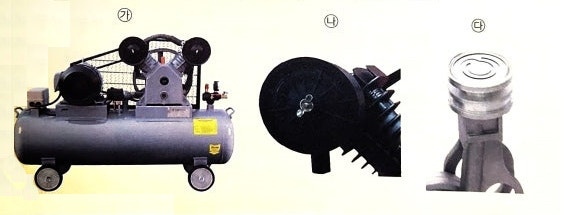

1. 공기 압축기 다음에서 지시하는 설비 의 명칭과 부품 , 의 명칭을 쓰시오.

공기 압축기 흡입 필터 피스톤 ※ 는 피스톤 공기압축기이다. 2. 흡입필터 다음 부품의 명칭과 용도를 쓰시오. ① 흡입 필터 ② 용도 : 나뭇잎 등의 흡입 방지 ※ 공기 압축기에 나뭇잎 등의 흡입을 방지하기 위해 흡입 필터가 부착되어 있다. 3.

피스톤 로드 등 다음 , 의 부품 명칭을 쓰시오. 피스톤 로드 커넥팅 로드 크로스 헤드 ※ 문제의 동영상은 피스톤 공기압축기의 내부 구조를 나타낸 것이다. 4.

커넥팅 로드 다음 부품의 명칭을 쓰시오. ① 명칭 : 커넥팅 로드 (Connecting rod) ※ rod : 막대, 목재·금속 등의 가느다란 막대 ※ 커넥팅 로드는 연접봉이라고도 한다. 5. 밸런스 웨이트 다음에서 지시하는 부품의 역할을 쓰시오. ⊙ 밸런스 웨이트 ※ 피스톤 축의 무게 중심을 평형시키기 위해 있는 것으로 플라이 휠 효과라고도 한다. 6.

피스톤 링 다음에서 지시...
