할론 소화설비 - 가스계 소화설비

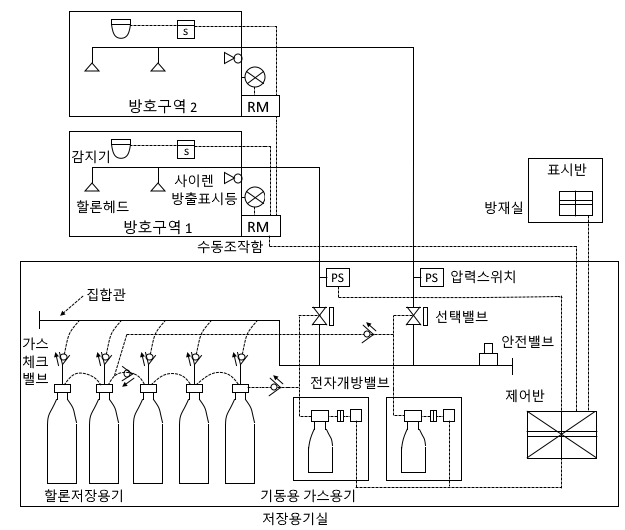

할론 소화설비 ⊙ 할론의 주된 소화효과인 연쇄반응 억제 효과(부촉매 효과)를 목적으로 할론 소화약제를 방출하여 소화하는 설비 [참고] 기동용 가스용기 · 소화약제 저장용기 ① 기동용 가스용기 ① 소화약제 저장용기 ② 기동용기 개방장치 ② 소화약제 저장용기 개방장치 ③ 솔레노이드 밸브 다. 구성요소 ① 저장용기 ② 할론 소화약제 ③ 기동장치 ④ 감지기 ⑤ 배관 ⑥ 선택밸브 ⑦ 분사헤드 ⑧ 음향경보장치 ⑨ 자동폐쇄장치 ⑩ 제어반 ⑪ 전원 ⑫ 배선 [참고] 할론 1301의 특성 ① 대기압 및 상온에서의 상태 : 기체 ② 분자량 : 148.95 ③ 증기밀도 : 148.95 / 295.13 (공기보다 약 5.13배 무겁다) ④ 상온에서 약 1.4 MPa의 압력으로 가압하면 액화된다. ⑤ 임계온도 : 67 (압력에 관계없이 기체 상태로 존재하는 최저 온도 (액화되지 않는 최저온도)) ⑥ 빙점 : -168 ⑦ 주된 소화효과 : 부촉매 효과 1.

소화약제의 저장용기 등 (NFTC 107. 2...
