이산화탄소(CO2) 소화설비 실기 기출문제풀이

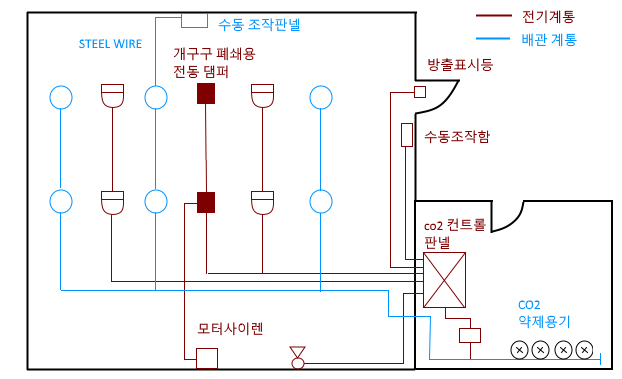

1. 다음 그림은 어느 실에 대한 CO2 소화설비의 평면도이다.

이 도면과 주어진 조건을 이 용하여 각 물음에 답하시오. [15점] [조건] 모터 사이렌은 약제 방출 사전 예고시에는 파상음으로 약제 방출시에는 연속음으로 발한다. 가.

화재가 발생하여 화재감지기가 작동 되었을 경우 이 설비의 작동연계상 (Operation sequence)을 순서대로 설명하시오. (단, 구성장치의 기능이 모두 정상이다.)

나. 화재 감지기 작동 이전에 실내 거주자가 화재를 먼저 발견하였을 경우 이 설비의 작동 과 관련된 조치방법을 쓰시오.

다. 화재가 실내 거주자에게 발견되었으나 상용 및 비상전원이 고장일 경우 이 설비의 작동 과 관련된 조치방법을 쓰시오.

[문제풀이] 가. 작동연계 (operation sequence) 순서 기술 ① 화재 발생 ② 화재 감지기 작동 ③ CO2 컨트롤 판넬에 신호 ④ 모터 사이렌 파상음 경보 발령 및 지연장치 작동 (수신기에 있음, 타이머 20~30초) ⑤ 전자개방밸...
