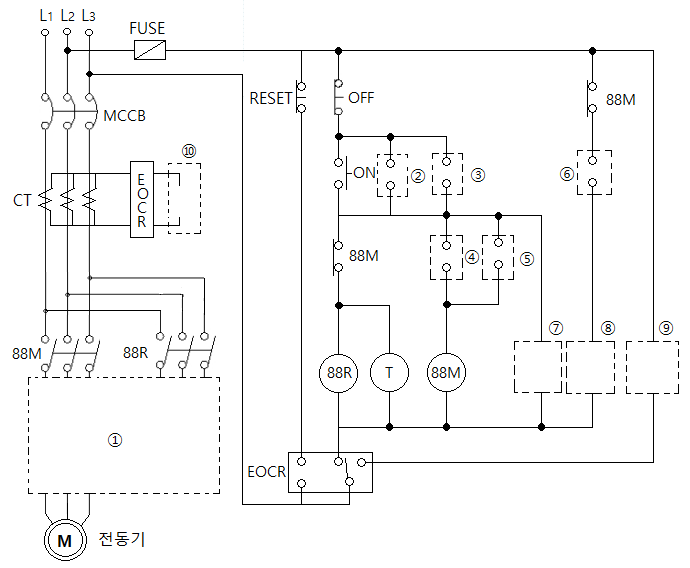

리액터 기동정지 전동기 조작 시퀀스 회로 다음 그림은 리액터 기동정지 조작회로의 미완성 도면이다. 도면에 대하여 다음 물음에 답하시오.
리액터 기동정지 시퀀스 제어회로 (1) ① 부분의 미완성 주회로를 회로도에 직접 그리시오. 리액터 기동정지 주회로 (2) ~ (3) 제어회로에서 ② ~ ⑩ 부분의 접점 기호와 Lamp의 그림기호를 그리시오.
단, 램프 정지, 기동 및 운전, 과부하로 인한 정지이다. 전동기 리액터 기동정지 시퀀스 제어 회로 (4) 직입기동시 시동전류가 정격전류의 6배가 되는 전동기를 65[%] 탭에서 리액터 시동 한 경우 시동전류는 약 몇 배 정도가 되는지 계산하시오.
기동전류는 전압에 비례하고 전전압에서 기동전류가 정격전류의 6배 이므로 65% 전압에서 기동전류 Is = 0.65 × 6In = 3.9 In (5) 직입기동시 시동토크가 정격토크의 2배였다고 하면 65[%] 탭에서 리액터 시동한 경우 시동토크는 어떻게 되는지 설명하시오. 기동토크는 전압의 ...
