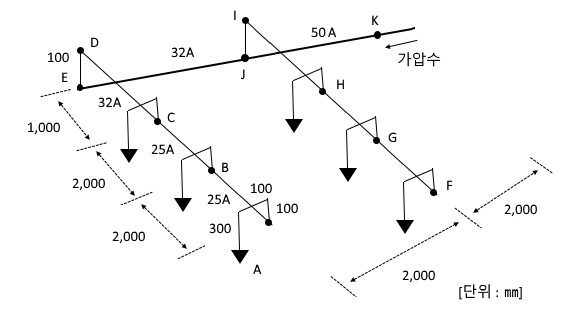

1. 폐쇄형 헤드를 사용한 스프링클러설비 끝부분의 배관중 K점에 필요한 압력수의 수압을 다음 조건을 이용하여 구하시오. [11점] [조건] ① 직관 마찰손실수두 (100m당) (단위 : m) 개수 유 량 25 A 32 A 40 A 50 A 1 80 ℓ/min 39.82 11.38 5.40 1.68 2 160 ℓ/min 150.42 42.84 20.29 6.32 3 240 ℓ/min 307.77 87.66 41.51 12.93 4 320 ℓ/min 521.92 148.66 70.40 21.93 5 400 ℓ/min 789.04 224.75 106.31 32.99 6 480 ℓ/min - 321.55 152.26 47.43 ② 관이음쇠 및 마찰손실에 해당하는 직관길이 구분 25 A 32 A 40 A 50 A 엘보 (90) 0.9 1.2 1.5 2.1 리듀서 0.54 0.72 0.9 1.2 티(직류) 0.27 0.36 0.45 0.6 티(분류) 1.5 1.8 2.1 3.0 ※티는 직류티...
