가스계 소화설비 - 도면 : 출제 예상 문제

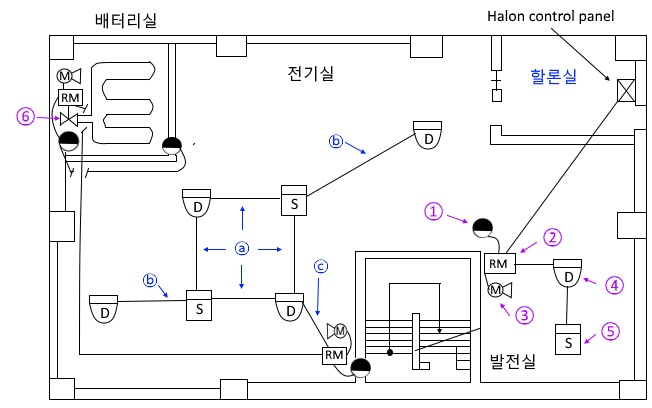

1. 어떤 건물에 대한 소방 설비의 배선도면을 보고 다음 각 물음에 답하시오.

(단, 배선공사는 후강전선관을 사용한다고 한다.) 가.

도면에 표시된 그림기호 ① ~ ⑥의 명칭을 쓰시오. ① 방출표시등 ② 수동조작함 ③ 모터사이렌 ④ 차동식 스포트형 감지기 ⑤ 연기감지기 ⑥ 차동식 분포형 감지기의 검출부 나. 도면에서 ~ 의 배선 가닥수는 몇 본인가 ?

4가닥 4가닥 8가닥 다. 도면에서 물량을 산출할 때 박스는 몇 개가 필요한가 ?

기구 합계 20개 라. 부싱은 몇 개가 소요되겠는가 ?

부싱은 전선 연결되는 곳 전선 연결되는 곳 40곳 : 40개 2. 아래 도면은 어느 방호대상물의 할론 설비 부대전지설비를 설계한 도면이다.

잘못 설계 된 점을 4가지만 지적하고 그 이유를 설명하시오. [유의사항] 심벌의 범례 전선관의 규격은 표기하지 않았으므로 지적대상에서 제외한다.

할론수동조작함과 할론컨트롤판넬의 입선 가닥수는 한 구역당 (+, -)전원 2선, 수동 조작 1선, 감지선...
