자동화재탐지설비 - 도면 출제 예상 문제 풀이

1. 다음 각 물음에 답하시오.

가. 공기관식 차동식 분포형 감지기의 공기관의 재질은 무엇인가 ?

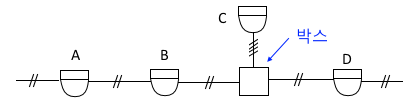

동관 (중공동관) 나. 아래 그림과 같이 차동식 스포트형 감지기 A, B, C, D가 있다.

배선을 전부 보내기 배 선으로 할 경우 박스와 감지기 "C" 사이의 배선 가닥수는 몇 본인가 ? 4가닥 2.

그림과 같은 자동화재탐지설비의 평면도에서 ① ~ ⑧의 전선가닥수를 주어진 표의 빈칸에 쓰시오. [풀이] 전선의 접속도를 그려보면 다음과 같다.

답안작성 기호 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 가닥수 7 4 6 4 2 2 2 4 3. 다음 조건과 도면을 참조하여 각 물음에 답하시오.

[조건] ⊙ 주요 구조부는 #내화구조 이다. ⊙ 층고는 3.5 [m] 이다 ⊙ 사용되는 감지기의 종별은 모두 1종으로 한다. ⊙ 계단의 감지기는 다른 층에 설치된 것으로 한다. ⊙ 화장실에는 감지기를 설치하지 않는다. 가.

경계구역 면적[]을 산정하고 그 면적에 최소 경계구역수를 쓰시오. 수평적 경계구역 : (40...
