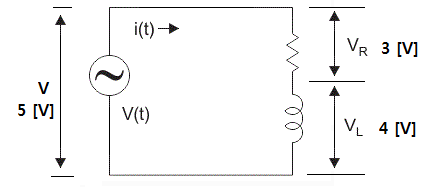

1. R-L #직렬 #회로 #저항 (R)과 #리액터 (L)를 직렬로 연결한 R-L 회로에 대해 알아 보자.
키르히호프의 전압법칙에 의하여 전체 #기전력 #전압 V는 저항에 걸리는 전압 VR 과 리액터에 걸리는 전압 VL 의 합과 같다. 그런데 이 때 저항의 전압과 리액터의 전압은 위상차가 있으므로 벡터합으로 합산해야 한다.
저항에서의 전압과 전류는 동상이고 리액터에 흐르는 전류는 저항에 흐르는 전류보다 π/2 (90˚) 늦은 지상 전류가 흐르므로 리액터의 전압은 V = I · XL 이므로 저항의 전압 보다 π/2 (90˚) 위상이 늦게 된다. 따라서 전압의 위상차이는 위 그림과 같이 된다.
저항과 리액터에 걸리는 전압은 벡터의 합성저항을 구하므로 #피타고라스 의 정리에 따라 합성 저항을 구하게 된다. #임피던스 ⊙ 임피던스는 교류에서 전류의 흐름을 방해하는 요소로서 교류에서는 저항과 유도성 리 액턴스, #용량성 #리액턴스 와 #벡터 합이다. ⊙ 저항과 리액턴스는 위상 차이가...
