판넬 에어컨을 가정용 에어컨과 비교하면 실외/실내기가 한 하우징 안에 들어 있다고 생각하면 크게 의미를 벗어나지 않고 이해하고 있는 것입니다. 좀 더 기술적으로 표현하면 냉각 계통(실외기)과 순환 계통(실내기) 이 같은 하우징 안에 배치되어 있다고 할 수 있습니다.

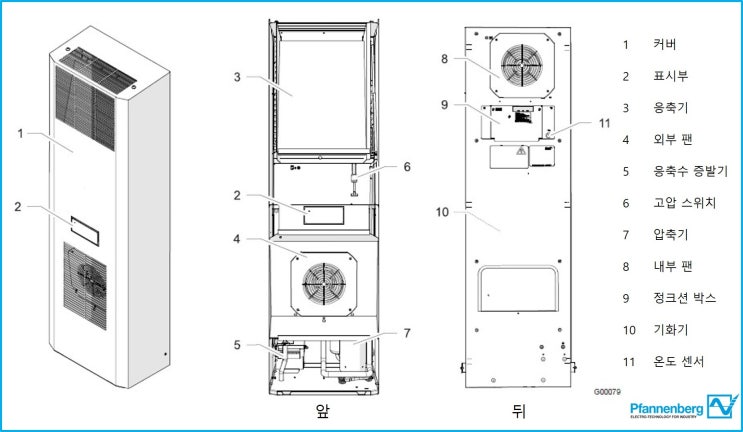

냉각 계통은 외부 팬과 압축기(컴프레서), 응축기 및 기화기로 구성되어 있는데 응축기(콘덴서)와 기화기(에바, 이베퍼레이터)는 냉매가 기체에서 액체로, 액체에서 기체로 상태 변화가 일어나는 곳으로 팬처럼 회전하는 구동품이 없는 기구물입니다. 외부 팬은 주변 공기를 응축기 쪽으로 급기해 뜨거운 기체 상태의 냉매 가스롤 액체로 변화 시킵니다.
이렇게 상태가 변화된 냉매 액체는 중력에 의해 압축기 윤활유와 함께 압축기로 내려갑니다. 중력이라는 표현을 쓰는 이유는 냉매를 강제로 응축기에서 압축기, 압축기에서 기화기로 이동시키는 별도의 구동체가 없다는 의미입니다.
내부 팬은 판넬 내부의 따뜻한 공기를 흡기해 판넬 에어컨 하부에 위...
