모든 필터 팬 제조사는 방식은 다를 수 있지만 아래와 유사한 형태의 제품별 성능곡선과 사양표를 제시합니다. 이 간단한 그래프의 의미를 읽는 방법을 소개합니다.

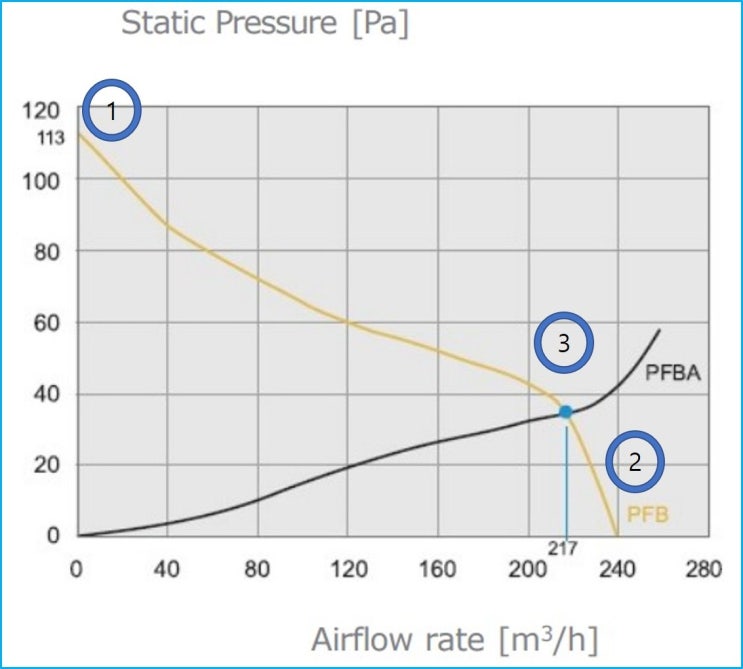

이 성능곡선은 핀넨베그 PFB 43000 50Hz 제품으로 1번 포인트는 이 필터 팬의 최대 풍압을 제시합니다. PFB는 필터 팬 PFBA는 팬이 없는 배기필터, Y축이 풍압 X축은 풍량입니다.
다시 1번 포인트를 보면 풍압이 113Pa 이고 풍량은 0m³/h입니다. 이 경우를 어떻게 보아야 할까요?
이 상황을 제어함체에 대입하면 6면이 꽉 막혀 밀봉된 형태로 이해할 수 있습니다. 풍압은 정지해 있는 공기를 이동시키는 힘을 의미하는데 필터 팬이 최대 풍압으로 돌아도 함체 내부의 공기는 움직이지 않고 있습니다. 2번의 경우는 반대로 풍압은 0Pa 풍량은 240m³/h입니다.
이 경우는 필터 팬과 마주 보는 면의 함체 판넬이 없는 상태입니다. 그리고 이 풍량은 사양표에서 무 방해 풍량으로 제시합니다.
그러면 이 풍량을 이 필터 팬...
