포소화설비 실기 기출문제풀이

1. 옥외 저장탱크에 포소화설비를 설치하려고 한다.

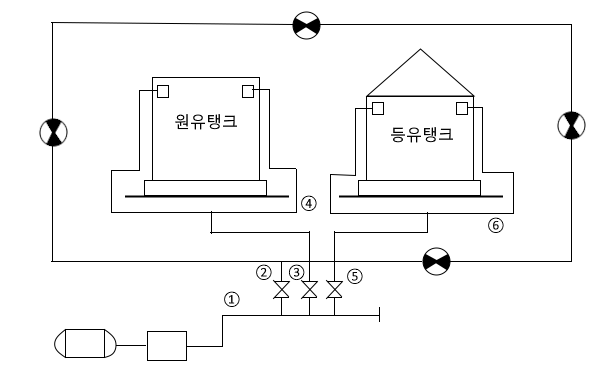

그림 및 조건을 이용하여 다음 각 물음 에 답하시오. [14점] [조건] ① 탱크용량 및 형태 원유 (휘발유) 저장 탱크 : 플루팅루프탱크 (부상지붕)이며 탱크내측면과 굽도리판 사이의 거리는 1.2 m 이다. 등유 저장 탱크 : 콘루프 탱크 ② 고정포 방출구 설비 원유 (휘발유) 저장탱크 : 특형, 방출구수는 2개 등유 저장탱크 : Ⅰ형이며, 방출구수는 2개 ③ 포소화약제 종류 : 단백포 3% ④ 보조포 소화전 : 쌍구형 4개 설치 (각 방유제당 2개) ⑤ 구간별 배관 길이 배관번호 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 배관길이 m 20 10 10 50 50 100 47.9 50 ⑥ 고정방출구의 방출량 및 방출시간 포 방수구의 종류 방출량 · 방출시간 Ⅰ형 Ⅱ형 특형 방출량 [ℓ/·min] 4 4 8 방사시간 [min] 30 55 30 ⑦ 송액관 내의 유속은 3 [m/s]이다. ⑧ 탱크 2대에서의 동시 화재는 없는 것으로 가정한다....
