스프링클러설비 실기 문제풀이

1. 교육연구시설(연구소)로서 다음 조건에- 따라 각 물음에 답하시오. (12점) [조건] ① 건물의 층별 높이는 다음과 같으며 지상층은 모두 창문이 있는 건축물이다.

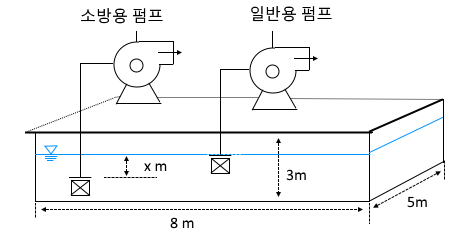

구분 지하2층 지하1층 지상1층 지상2층 지상3층 지상4층 지상5층 층높이m 5.5 4.5 4.5 4.5 4.0 4.0 4.0 반자높이 m 5.0 4.0 4.0 4.0 3.5 3.5 3.5 바닥면적 2,500 2,500 2,000 2,000 2,000 1,800 900 ② 지상1층에 있는 국제회의실은 바닥으로 부터 반자(헤드 부착면)까지의 높이가 8.5[m] 이다. ③ 지하 2층 물탱크실의 저수조는 바닥으로 부터 3m 높이에 후드밸브 (foot)가 위치해 있 으며 이 높이까지 물은 상시 가득차 있다. 저수조는 일반 급수용과 소방용을 겸용으로 사용하며 내부크기는 가로 8m, 세로 5m, 높이 4m이다. ④ 스프링클러 헤드 설치시 반자 (헤드 부착면) 높이는 위 표에 따른다. ⑤ 배관 및 관부속의 마찰손실수두는 실양정...
