영상임피던스와 분포정수회로

1. 영상(Image) 임피던스 영상(Image) 임피던스 : 어느 특정점을 기준점으로 하여 대칭이 되는 임피던스를 말하 며 상호 대칭되는 임피던스를 주면 #최대 #전력 #공급조건 이 되는 등의 사유로 어느 점에서 바라 본 임피던스와 대칭되는 임피던스를 영상임피던스라고 한다.

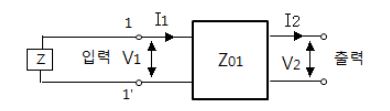

Z01 : 입력 (1차측)에서 바라 본 임피던스 임피던스 정합 : 방사 없이 전력 전송, 가장 유효한 전력 #전송 Z02 : 출력 (2차측)에서 바라 본 #임피던스 임피던스 정합 : 방사 없이 전력 전송, 가장 유효한 전력 전송 영상 임피던스 4단자 정수 A, B, C, D가 어떻게 유도되는지 알아 보자. 위 회로에 #영상 #임피던스 를 구하기 위해 전류를 반대 방향으로 흘려 준다고 하자.

그러면 위 #회로 는 다음과 같이 표현할 수 있다. -I1, -I2는 #전류의 방향이 반대이므로 " - "를 붙여 준다.

Z01, Z02 를 유도해 보자. 위에서 구한 식을 ①과 ②를 이용하여 Z01, Z02를 구해...
