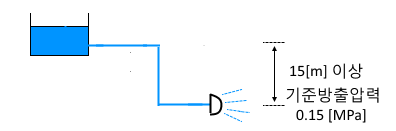

【가압송수장치】 가. 고가수조방식 특정소방대상물의 옥상 또는 높은 지점에 수조를 설치하여 각 설비의 방수구에서 규정 방수압력 및 규정방수량을 얻는 방식 H = h1 + h2 + 17 [m] 여기서 H : 필요한 낙차 [m] h1 : 소방호스의 마찰 손실수두 [m] h2 : 배관 및 관 부속품의 마찰손실 수두 [m] 17 : 옥내소화전설비 규정방수압력의 환산수두 [m] (0.17 [MPa] ⇒ 약 17 [m]) 가압송수장치 ① 고가수조방식 ② 압력수조방식 ③ 펌프방식 ④ 가압수조방식 고가수조에 설치하여야 할 부속장치 (급수, 배,수,오,맨) ① 수위계 ② 배수관 ③ 급수관 ④ 오버플로관 ⑤ 맨홀 (압력계 X) 압력수조에 설치하여야 할 부속장치 (급수,급배안맨자압) ① 수위계 ② 급수관 ③ 배수관 ④ 급기관 ⑤ 압력계 ⑥ 안전장치 ⑦ 자동식 공기압축기 ⑧ 맨홀 (수동식 공기압축기 X) 구 분 방수압 방수량 옥내소화전설비 0.17 [MPa] 이상 (0.7[MPa] 초과시 강압장치...
