옥내 소화전 설비

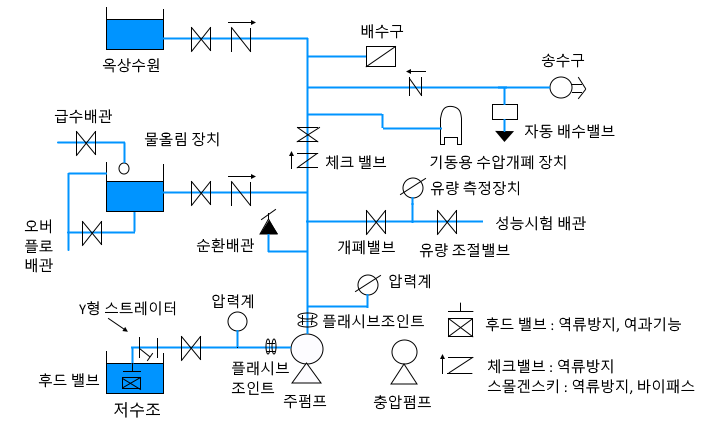

1. 옥내 소화전 설비 계통도 가.

부압방식 옥내 소화전 옥상수조 : 저수조 용량의 2/3 정도의 용량을 확보하고 있음 ※ fool proof : 일반인도 화재발생시 당황하게 되는데 지능이 떨어지는 사람은 화재시 피난하지 않고 오히려 숨어 버린다. 따라서 소방시설은 이런 사람들까지 배려하여 시설해야 한다. ※ fail proof : 실패하더라도 안전하게 다른 방법 찾을 수 있게 소방시설을 갖춘다.

피난시설의 양방향 확보, 7병 이상이면 2개 이상의 전자개방 밸브를 설치한다. Y형 스트레이너 : 여과기능과 이 물질 배출 기능이 있다.

급수배관 : 수원에서 방수구 까지의 배관 : 급수배관에서는 개폐표형 밸브를 달아야 한다. OS & Y 밸브 : Outside Screw & Yoke Valve : 개폐표시형 밸브 압력계 ⊙ 진공계 (흡입측) - Hg : 흡입압력 측정 ⊙ 연성계 (흡입측) - Hg, MPa 흡입, 토출 압력 측정 ⊙ 압력계 (토출측) - MPa 토출압력 측정 플랙시...
