소방 관련 타임차트

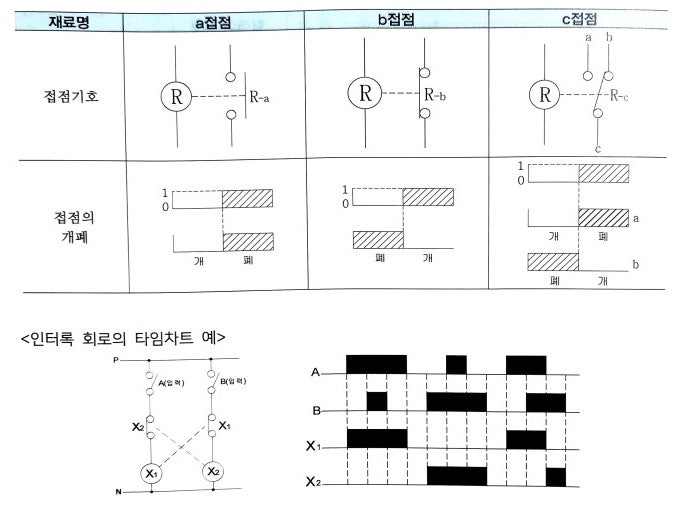

【 타임 차트 】 시퀀스 제어에 있어서 장치의 동작이나 회로의 동작이 시간적으로 어떻게 변화하는지를 도식화해서 표시한 표를 말한다. <동작설명> ① 스위치 A를 먼저 누르면 X1이 동작되고 인터록 접점 X1이 열린다.

이후 스위치 B를 눌러도 X2는 동작되지 않는다. ② 반대로 스위치 B를 먼저 누르면 X2가 동작되고 인터록 접점 X2가 열린다. 이후 스위치 B를 눌러도 X1은 동작하지 않는다. ③ 또한 스위치 A를 먼저 눌렀을 대 동작시점 부터 복귀시점까지 X1이 동작되고 이후 스위 치 B를 눌렀을 때는 X1 복귀시점 부터 X2가 동작한다. 【 출제 예상 문제 】 1.

아래 그림과 같은 시퀀스 회로에서 X접점이 닫혀서 폐회로가 될 때 타이머 T1 (설정시간 : t1), T2(설정시간 : t2), 릴레이 R, 신호등 PL에 대한 타임차트를 완성하시오. (단, 설정시간 이외의 시간지연은 없다고 본다) [답안작성] 2.

두 입력상태가 같을 때 출력이 없고 두 입력상태가 다를 때 출력이...
