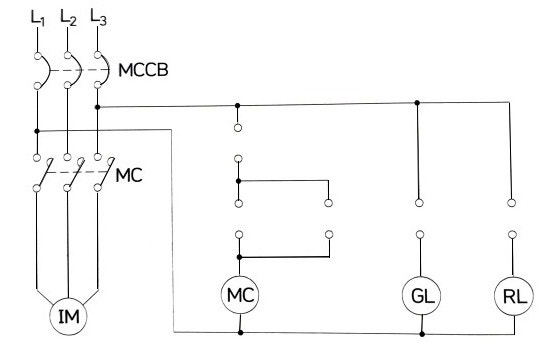

1. 전자개폐기에 의한 펌프용 전동기의 기동 정지회로이다.
다음 동작설명과 같이 동작이 되도록 푸시버튼 스위치 a, b접점과 전자개폐기 보조 a,b접점을 도면에 그려 넣으시오. [동작] ① 전원을 투입하면 녹색램프 GL이 켜진다. ② 푸시버튼 스위치 a접점을 누르면 (ON하면) 전자개폐기 코일 MC에 전류가 흘러 주접점 MC가 닫히고, 전동기가 회전되는 동시에 GL램프가 꺼지고 RL램프가 켜진다.
이 때 푸시버튼 스위치에서 손을 떼어도 이 동작은 계속된다. ③ 푸시버튼 스위치 b접점을 누르면(OFF하면) 전동기가 멈추고 RL램프는 꺼지며, GL 램프가 다시 점등된다. [답안작성] 2.
다음 그림은 급수펌프의 미완성 시퀀스 제어회로이다. 조건을 참조하여 회로를 완성하시오.
[조건] 전원을 투입하면 GL램프가 점등된다. PBS-on 하면 전동기가 기동되며 GL램프가 소등되고, RL램프가 점등된다.
전동기가 기동된 후 일정시간이 지나면 정지한다. 전동기 기동 중 열동계전기(THR)...
