소방관련 시퀀스 응용 회로

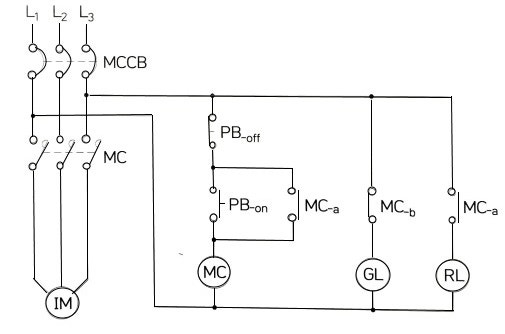

1. 1개소에서 전동기의 기동 정지 회로 가. 전동기 기동 정지 시퀀스 회로 [동작설명] ① 전원이 투입 (MCCB를 투입) 되면 녹색램프 GL이 켜진다. ② 누름버튼스위치 a접점을 누르면 (ON하면) 전자개폐기 코일 MC에 전류가 흘러 주접 점 MC가 닫히고, 전동기가 회전하는 동시에 GL램프가 꺼지고 RL램프가 켜진다.

이때 누름버튼 스위치에서 손을 떼어도 이 동작은 계속된다. (자기유지) ③ 누름버튼 스위치 b접점을 누르면 (OFF하면) 전동기가 멈추고 RL램프가 꺼지며, GL램 프가 다시 점등된다.

<참고> 열동계전기 (Thermal Relay : THR) 서머릴레이라고도 하며 주로 전동기의 과부하 보호용으로 사용된다. 자동제어기구 번 호는 49이다.

가. 열동계전기가 동작되는 경우 유도전동기에 과부하가 걸릴 경우 전류 세팅을 정격전류보다 낮게 세팅하였을 경우 열동계전기 단자의 접촉불량으로 과열되었을 경우 나.

열동계전기가 동작되어 운전이 정지되었을 경우 열동계전기의 ...
