누전경보기 : 출제 예상 문제 풀이

1. 누전경보기에서 CT 100/5, 50[VA]라고 쓰여져 있다.

이 때 다음 각 물음에 답하시오. 가.

CT의 우리말 명칭을 쓰시오 : 변류기 나. 100/5에서 100의 의미와 5의 의미를 쓰시오. ① 100 : 변류비 중에서 정격 1차 전류 100 [A] ② 5 : 변류비 중에서 정격 2차 전류 5[A] 다. 50[VA]에서 CT의 어떤 것을 의미하는지 쓰시오. 변류기의 정격용량 2.

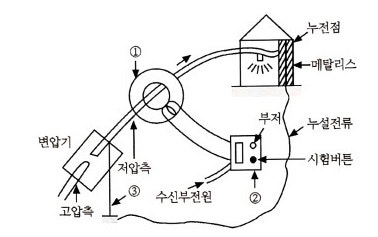

다음 보기를 참고하여 누전경보기의 작동순서를 기호로 나열하시오. [보기] ① 릴레이 작동 ② 수신기 전압 증폭 ③ 관계인에게 경보 · 누전표시 및 회로차단 ④ 누설전류에 의한 자속 발생 ⑤ 누전점 발생 ⑥ 변류기에 유도전압유기 [답안작성] ⑤ 누전점 발생 → ④ 누설전류에 의한 자속 발생 → ⑥ 변류기에 유도전압유기 → ② 수신기에 전압 증폭 → ① 릴레이 작동 → ③ 관계인에게 경보 · 누전표시 및 회로차단 3. 1급 누전경보기의 수신부에는 시험장치가 설치되어 있다.

이것으로 무엇을 시험할 수...
